RS柔性套管式伸縮器

RS型柔性套管式伸縮器又稱套管式伸縮器,熱力管道伸縮器,管道伸縮器等。 RS型柔性套管式伸縮器主要具有壽命長、方便、耐用等性能,解決了原套管式伸縮器不產生偏角的問題，本產品大偏角可達5.85度。RS型柔性套管式伸縮器在普通的松套伸縮接頭的基礎上通過調整本體的形狀，使得松套伸縮接頭能夠具有一定量的角向位移，從而更好地適應管道線路的實際使用環境。
1. RS型柔性套管式伸縮器解決了原套管式伸縮器不產生偏角的問題，本產品大偏角可達5.85度；
2. 表中長度數值，均系無偏角時的數值；
3. 本伸縮器由橡膠圈密封，伸縮器本身不能承受軸向拉力，一般將它安裝在平直管道上。若靠近彎管或丁字管安裝則應設置管道支墩，以免將伸縮器拉脫而漏水；
4. 本伸縮器中單盤短管可用外徑的鑄鐵直管代替；
5. 套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
6. 套管式伸縮器該產品內管材分為鑄鐵（HT）、鍍鋅（DX）和鋼制（SF）三種。法蘭連接尺寸采用9115.1-2000標準；

【產品別名】：套管式伸縮接頭
【產品規格】：【DN40mm-DN1600mm】
【產品壓力】：0.6-1.6MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: RS型柔性套管式伸縮器解決了原套管式伸縮器不產生偏角的問題，本產品很大偏角可達5.85度。比傳統的伸縮接頭有更好的密封和防拉脫性能，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。本伸縮器由橡膠圈密封，伸縮器本身不能承受軸向拉力，一般將它安裝在平直觀點管道上。若靠近彎管或丁字管安裝則應設置管道支墩，以免將伸縮器拉脫而漏水

示意圖

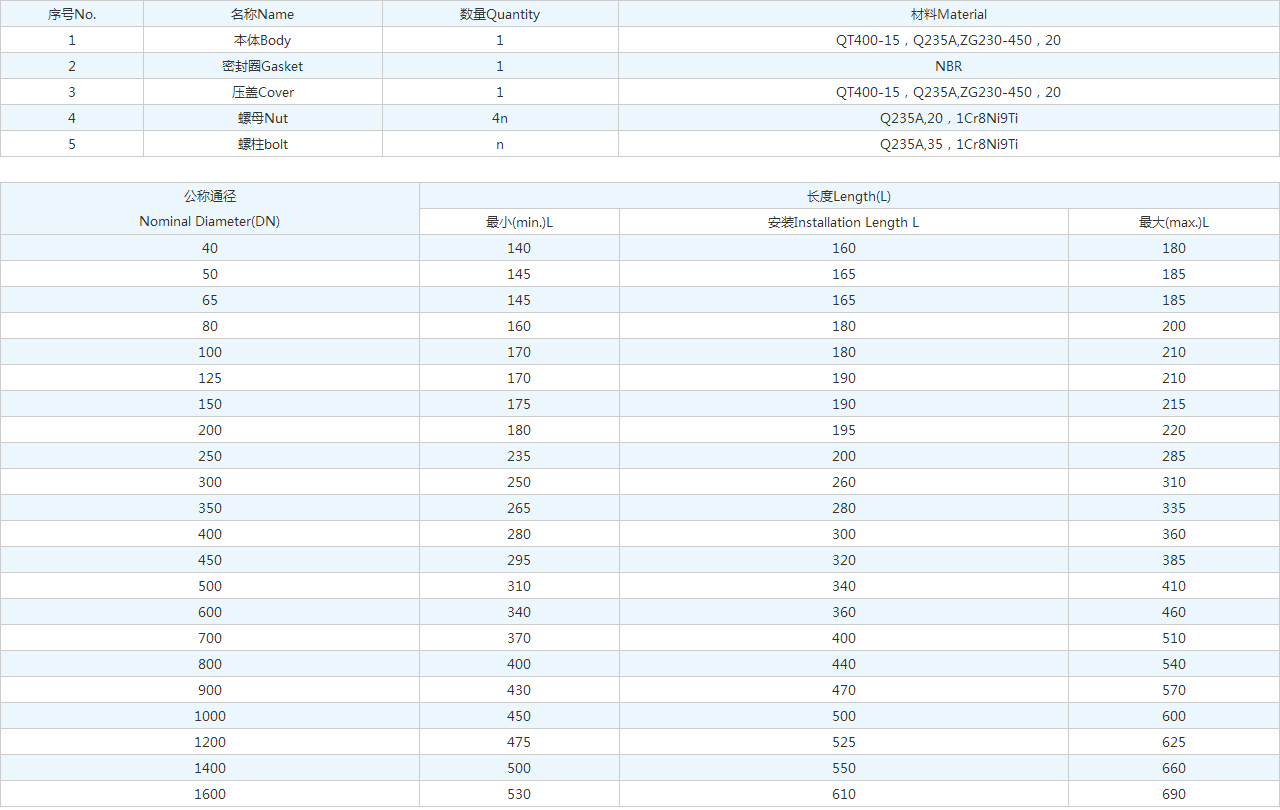

技術參數

序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q235A,ZG230-450，20
4	螺母Nut	4n	Q235A,20，1Cr8Ni9Ti
5	螺柱bolt	n	Q235A,35，1Cr8Ni9Ti

公稱通徑 Nominal Diameter(DN)	長度Length(L)
公稱通徑 Nominal Diameter(DN)	很小(min.)L	安裝Installation Length L	很大(max.)L
40	140	160	180
50	145	165	185
65	145	165	185
80	160	180	200
100	170	180	210
125	170	190	210
150	175	190	215
200	180	195	220
250	235	200	285
300	250	260	310
350	265	280	335
400	280	300	360
450	295	320	385
500	310	340	410
600	340	360	460
700	370	400	510
800	400	440	540
900	430	470	570
1000	450	500	600
1200	475	525	625
1400	500	550	660
1600	530	610	690

產品案例: 套管式伸縮器為江蘇地區的管道行業的發展帶來了保障

江蘇與上海、浙江、安徽共同構成的長江三角洲城市群已成為6大盛名城市群之一。江蘇人均GDP、綜合競爭力、地區發展與民生指數（DLI）均居全國各省優選，成為中國綜合發展水平很高的省份，已步入中上等發達~水平。江蘇地區特別是它的管道行業發展更是極為迅猛。
套管式伸縮器是通過體管、伸縮管、壓蘭、密封圈組成的，現在，套管式伸縮器比較適合應用于給排水工程，為城鎮的自來水塔、泵房水表、閥門的安裝、拆換提供了方便，套管式伸縮器對長距離管道使用的溫差所引起的伸縮問題，也起到了很好的填補作用。
既然套管式伸縮器有這么好的用處，那么如何安裝套管式伸縮器，就需要注意的事項有以下幾點了：
1、安裝長度很好在很大和很小的長度之間，這樣可以根據實際情況或者出現的問題可以進行調整。一般情況下選擇在套管式伸縮器伸縮量的二分之一處為標準。
2、套管式伸縮器在安裝的時候，必須要松開壓盤螺栓，調整好安裝的長度，然后再對角把螺栓擰緊，千萬不要壓偏，以免起到止漏的作用。
3、伸縮器必須安裝在止回閥的后部。
4、伸縮器就像架空使用，兩端必須要安裝相應的固定支架，其自身是不會承受軸向拉力的，在必要的時候，是可以加防拉脫裝置的。
鑫利管道生產的套管式伸縮器具有良好的位移補償功能，使用壽命長，伸縮量大。正因為伸縮器擁有良好的綜合性能，因此，它能廣泛的應用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程的。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
