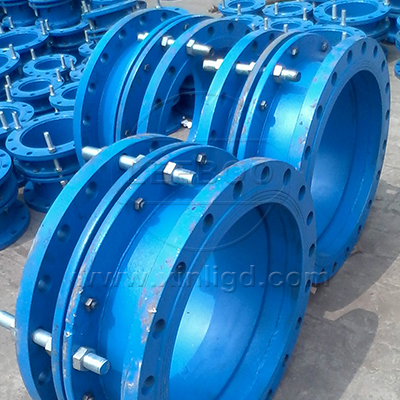

SSQ-2套管式伸縮器

套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣，它分為SSQ-1和SSQ-2兩種。SSQ-2型套管式伸縮器為限位套管式伸縮器?？筛鶕?jù)用戶要求的伸縮量加工，可耐高壓極限60Mpa（DN300以下），韌性好，安裝時不會因為操作不當造成伸縮器損壞等。
套管式伸縮器耐腐蝕性不如鑄鐵伸縮器，但可更改其材質例如不銹鋼，代價偏高。大尺寸可以加工DN4000。SSQ-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。

【產品別名】：套管式管道伸縮器套管式伸縮器
【產品規格】：【DN40mm-DN3000mm】
【產品壓力】：0.25-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼，球墨鑄鐵

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 安裝注意事項：

1、套管式伸縮器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致。
3、需要進行冷緊的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、套管式伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。

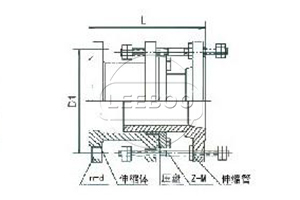

示意圖

技術參數

公稱通徑 DN	很小長度 Lmin	安裝長度 L	很大長度 Lmax	伸縮量 (mm)
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	360	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	430	100
1200	350	400	450	100
1400	390	445	450	110
1600	410	465	500	110
1800	430	482	520	110
2000	450	510	540	120
2200	480	545	570	130
2400	500	570	610	140
2600	540	615	640	150
2800	580	660	690	160
3000	650	750	740	200

產品案例: 鑫利套管伸縮器與華域大陸汽車制動系統項目的合作

兩江新區加快完善千億汽車城產業鏈，朝著產業高地目標穩步推進。日前，記者從兩江新區獲悉，入駐企業華域大陸汽車制動系統（重慶）有限公司投資建設的汽車制動系統項目正式開工建設，有望2017年2月建成投產，項目一期投資約6億元人民幣，預計產值達12億人民幣。
據了解，華域大陸汽車制動系統項目落戶于兩江新區魚復工業開發區，項目占地126畝，其中一期建設面積約2.5萬平米，建設周期為12個月；根據目前市場情況預測，二期項目將于2022年建成。該項目主要從事生產、組裝、銷售汽車制動器總成產品和組裝汽車制動器總成產品(包括制動鉗、制動主缸、真空助力器和電子泊車制動系統等及相關零部件)。產品輻射長安，福特和長城等主機廠。一、二期全面建成后，產值將達20億元，可提供就業崗位500余人。
據悉，華域大陸汽車制動系統（重慶）有限公司是大陸汽車投資（上海）有限公司、華域汽車系統股份有限公司共同出資（各占50%）成立的中外合資企業。主要從事汽車底盤電子控制系統及關鍵部件、汽車工裝夾具、抽動器總成等產品制造。鑫利套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣，它分為SSQ-1和SSQ-2兩種。SSQ-2型套管式伸縮器為限位套管式伸縮器?？筛鶕?jù)用戶要求的伸縮量加工，可耐高壓極限60Mpa（DN300以下），韌性好，安裝時不會因為操作不當造成伸縮器損壞等。此設備的安裝將有效的穩定管道運行，確保管道的長治久安。
為打造千億汽車城，新區已先后引進了小康菲亞特動力、韓泰輪胎、鞍鋼蒂森克虜伯（重慶）汽車鋼板、墨西哥尼瑪克汽車缸蓋、德國霍富、上通五配套等知名汽車零部件及相關配套企業落戶，產業鏈涵蓋發動機關重零部件、儀表、座椅、底盤燈各類配套。數據顯示，去年新區汽車產業增速回升，共生產汽車212.98萬輛，增長19.2%，完成產值2547.45億元，同比增長17.9%。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
