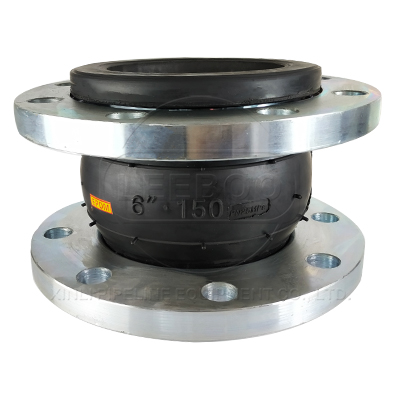

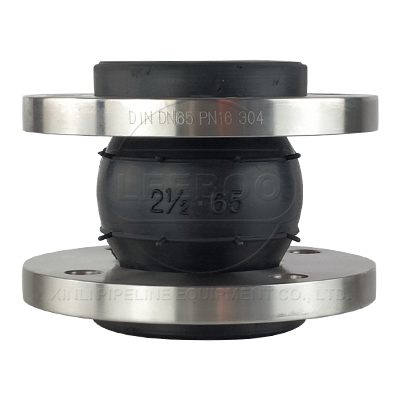

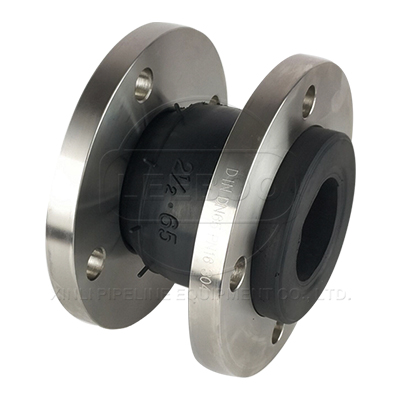

KXT 單球體可曲撓橡膠接頭

KXT型單球體橡膠接頭專用冷水、熱水、壓縮空氣、天然氣等，它以特的設計、新穎的結構和良好的密封性能解決了因熱脹冷縮造成管道爆裂和損壞管道連接設備，有效的提高了管道的使用周期和對設備的保護。由于橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

【產品別名】：可曲撓橡膠接頭、橡膠軟連接
【產品壓力】：0.6MPa-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【工作溫度】：-40度至80度（還可加工耐高溫橡膠接頭）
【產品材質】：球體為天然橡膠，法蘭為碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: 1、它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。內部致密度高、能承受較高壓力、彈性變形效果好。
2、該產品是鞏義公司采用氣吹模具新工藝制造，系內膠層、增強層、中膠層、外膠層復合的球體和松套鍛打低碳鋼法蘭組成的產品，具有耐壓高、彈性好、位移量大、減震降噪效果好，安裝方便等特點。可廣泛用與給排水、暖通空調、消防、壓縮機、造紙、制藥、船舶、水泵、風機等管道系統。
3、橡膠接頭是由織物增強的橡膠件與松套金屬法蘭組成，用于管道減震降噪、補償位移的接頭。
4、鞏義鑫利嚴格按照標準及原料質量要求，杜絕偷工減料現像，~標準即產品原料不但需要新料，還需要~級新料。由于橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程，特別適用于震動較大、冷熱變化頻繁的管道。

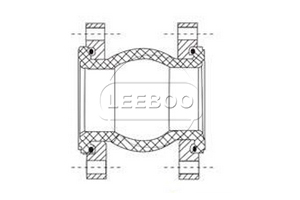

示意圖

技術參數

序號 No.	部位 Part	材料 Material
1	主體 Body	天然橡膠(NR)、氯丁橡膠(CR)、丁基橡膠(IIR)、丁腈橡膠(NBR)、氟橡膠(FKM)、三元乙丙橡膠(EPDM)
2	內、外襯 Inner & Outer Rubber	天然橡膠（NR）氯丁橡膠（CR）丁基橡膠（IIR）丁腈橡膠（NBR）氟橡膠（FKM）三元乙丙橡膠（EPDM）聚四氟乙烯（PTFE）
3	主體骨架 Body Carcass	尼龍簾布 Nylon cord fabric
4	增壓環 Reinforcing Ring	多股鍍銅鋼絲 Multi-strand coppering steel wire
5	法蘭 Flange	鑄造、鍛造碳鋼 Cast and forged carbon steel(Q235)、不銹鋼 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

技術條件Technical parameters

項目Item \|型號Medol	KXT-1	KXT-2	KXT-3	A、如介質油，酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖定制 D、訂貨時需說明 A. If media is oil, acid or alkali. B. If special requirements for working temperature C. If OEM orders with drawings or samples D. Please Inform us about above when ordering
工作壓力MpaWoring pressure	1.0(10)	1.6(16)	2.5(25)
爆破壓力Mpa Burst Pressure	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa Vacuum	53.3(400)	86.7(650)	100(750)
適用溫度℃Applicable Temperature	-20℃~+115℃（特殊可達-30℃~+250℃）-20℃~+115℃(-30℃~+250℃ under special conditions)
適用介質Applicable Medium	空氣、壓縮空氣、水、海水、熱水、油、酸、堿等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注：主要零件材料同KXT型 Note: the materials of main parts are the same with those of KXT type

主要數據 Main date

公稱通徑DN Nominal Diameter （mm）		長度 LengthLmm	特殊長度 LengthLmm	軸向位移 Axial displacement mm		橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
mm	英寸inch	長度 LengthLmm	特殊長度 LengthLmm	伸長Extension	壓縮Compression	橫向位移 Haorizontal isplacement mm	偏轉角度 Angular deflection(a1+a2)°
32	1.25	95	130/150	6	9	9	15
40	1.5	95	130/150	6	10	9	15
50	2	105	130/150/200	7	10	10	15
65	2.5	115	130/150/200	7	13	11	15
80	3	135	130/150/200	8	15	12	15
100	4	150	130/200	10	19	13	15
125	5	165	130/150/200	12	19	13	15
150	6	180	130/150/200	12	20	14	15
175	7	200	/	12	20	14	15
200	8	200	130/150/210	16	25	22	15
225	9	200	/	16	25	22	15
250	10	230	130/150/200	16	25	22	15
300	12	245	130/150/200	16	25	22	15
350	14	255	130/150/200	16	25	22	15
400	16	255	200	16	25	22	15
450	18	255	200	16	25	22	15
500	20	255	200	16	25	22	15
550	22	255	/	16	25	22	15
600	24	260	200	16	25	22	15
700	28	260	/	16	25	22	15
800	32	260	/	16	25	22	15
900	36	260	/	16	25	22	15
1000	40	260	/	18	26	24	15
1200	48	260	/	18	26	24	15
1400	56	350	/	20	28	26	15
1600	64	350	/	25	35	30	10
1800	72	350	/	25	35	30	10
2000	80	350	/	25	35	30	10
2200	88	400	/	25	35	30	10
2400	96	400	/	25	35	30	10
2600	104	400	/	25	35	30	10
2800	112	400	/	25	35	30	10
3000	120	400	/	25	35	30	10
注：1、特殊要求可按用戶圖紙制作，可選配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、等）法蘭標準生產。橡膠球體可做天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁晴橡膠、氟橡膠等。 2、懸空給水使用DN200以上產品，管道需要有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭。 Notes: 1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, flanges are also available upon request. Material of rubber body can be NR natural rubber, EPDM, Neoprene, IIR butyl rubber, NBR Buna-N, FKM, etc. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges .

產品案例: 單球體可曲撓橡膠接頭為金寨縣能源改革作出重要貢獻

12月12日，金寨縣新能源優異組在全軍鄉熊家河村舉行了朝陽山風電項目開工儀式。這標志著朝陽山風電項目正式開工建設。

據了解，朝陽山風電項目是金寨縣一項重要的招商引資項目，總投資8.4億，總裝機容量100兆瓦，建成后每年可提供2億千瓦時的清潔能源。該項目的施工標志著金寨縣在創建全國可再生能源示范縣工作上邁出了堅實的一步。

儀式上，金寨縣全軍鄉則表示將夯實責任，組織保障到位;優化環境，協調服務到位;為項目建設營造很好的施工環境。單球體可曲撓橡膠接頭為金寨縣能源改革作出重要貢獻，鞏義鑫利對于此項惠民工程塑造了一個負責任的大廠家光輝形象，在保證單球體橡膠接頭質量的同時，并且無償進行對于當?shù)厝藛T的培訓，贏得了廣大人民群眾的好評，鑫利管道專業致力管道行業三十年，產品質量值得您的信賴。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
