在液化氣管道賠償中運用普遍的一種波紋管膨脹節,也可適用蒸氣、開水、co2、N2或其他無腐蝕物質的管道系統軟件。 煤氣用的膨脹節類型許多，關鍵包含下列幾類種類：
(1)軸向型波紋膨脹節。它是一個波紋元件和兩個可與相鄰管道、設備相連接的對接(或法蘭)構成的柔性構件，關鍵用以接管段補償徑向位移。膨脹節建在兩支撐架之問，一端挨近一個支撐架。管道補償器不能管束管道工作壓力推力，工作壓力推力由其兩邊的固定管道支架承擔。

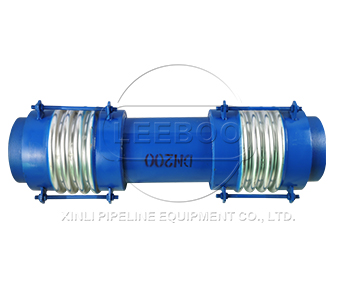

(2)拉桿型波紋膨脹節。它是由2個相同波紋元件和兩個可與相鄰管道、設備相連接的對接(或法蘭)及一個中問管，一組能承受力推力構成的柔性構件，關鍵用十補1嘗橫同位移。膨脹節能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
(3)隨意復式型波紋膨脹節。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的對接(或法蘭)及一個中問構成的柔性構件，關鍵用以直管段補償徑向位移及橫著位移。
膨脹節的優勢是制做時選用對波紋管無損傷的整體一次液壓成型工藝。產品特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓工作能力高，用料普遍，在工程項目運用中，具備配管簡易，無需檢修等特性，規格大，耐高溫高，有較強的抗應力腐蝕工作能力。但它也是不容易處理的缺陷：比如軸向型波紋補償器對固定支架造成工作壓力推力，導致支撐架推力大，進而造價高；此外膨脹節壁厚較薄不可以承擔扭矩、震動，穩定性差；設備項目投資高、設計方案規定嚴、工程施工安裝精度高、通常達不上預期壽命等一系列缺點。
