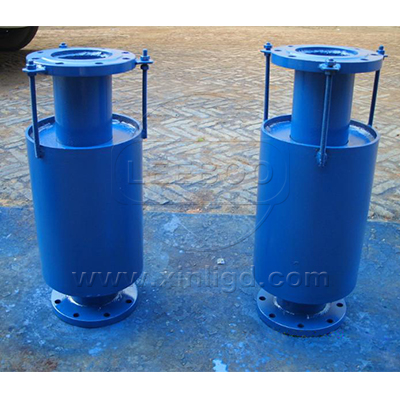

JZW型軸向外壓式波紋補償器

JZW軸向外壓式波紋補償器由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。JZW型軸向外壓式波紋補償器又叫蒸汽管道補償器主要吸收軸向位移。JZW型軸向外壓式波紋補償器又叫蒸汽管道補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

【產品別名】：軸外壓波紋補償器
【產品壓力】：0.6-2.5MPa
【產品規格】：【DN32mm-DN4000mm】
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

咨詢廠家在線留言

產品特點

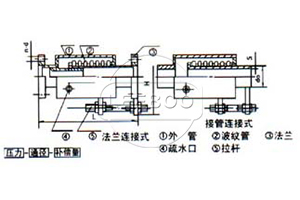

示意圖
技術參數

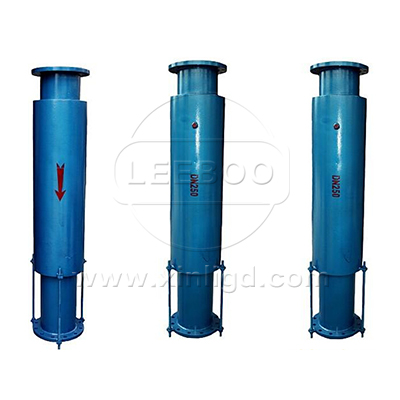

產品案例
訂貨須知
相關產品

產品特點: 軸向外壓式波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向位移。軸向外壓波紋補償器通過自身的壓縮實現對管道的軸向位移補償，補償量大，并且彈性元件是在補償器內部進行嚴密保護，使用壽命長，運行穩定。該系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。連接方式：分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)。結構特點：由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。

示意圖

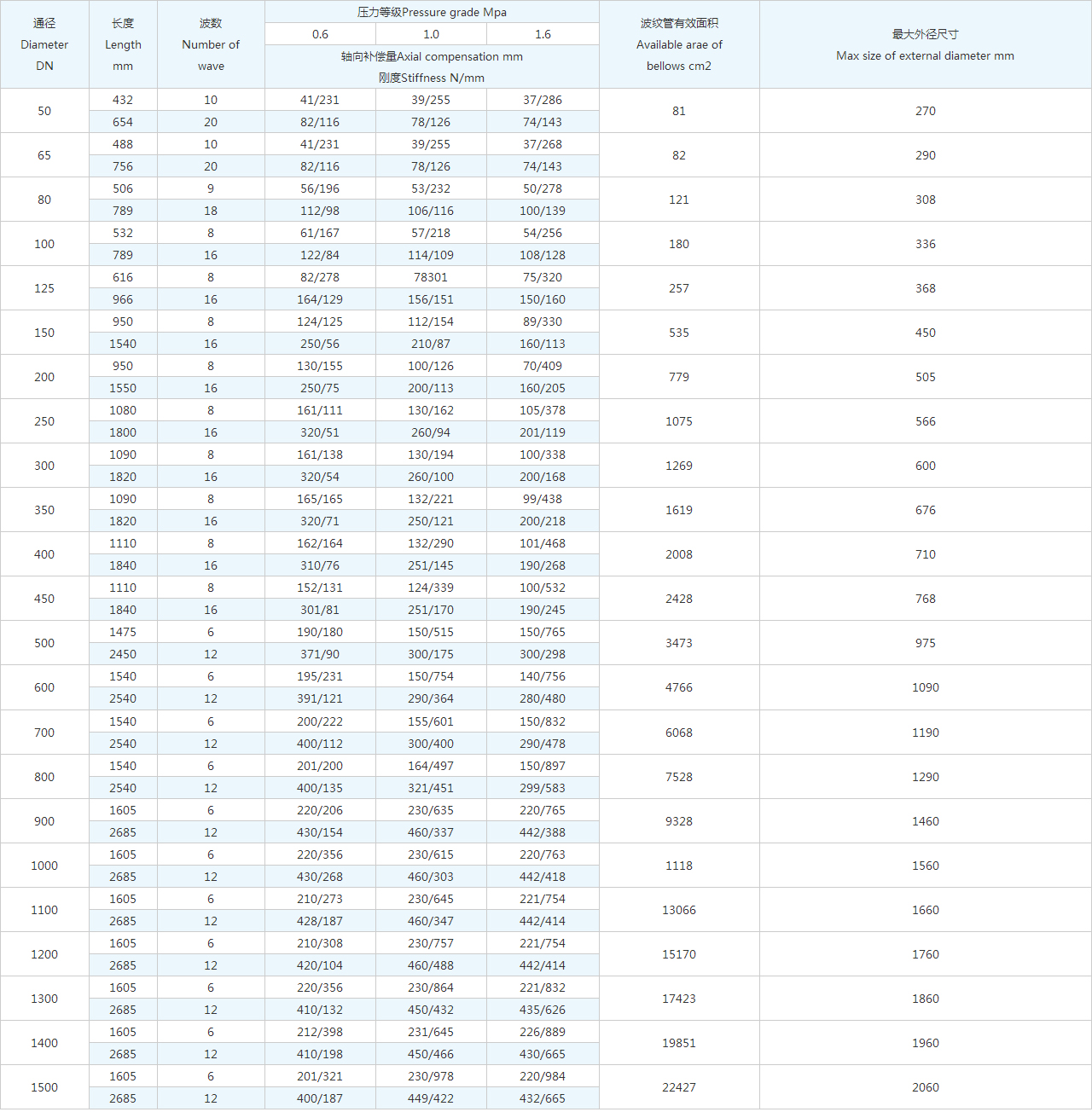

技術參數

通徑 Diameter DN	長度 Length mm	波數 Number of wave	壓力等級Pressure grade Mpa			波紋管有效面積 Available arae of bellows cm2	很大外徑尺寸 Max size of external diameter mm
			0.6	1.0	1.6
			軸向補償量Axial compensation mm 剛度Stiffness N/mm
50	432	10	41/231	39/255	37/286	81	270
50	654	20	82/116	78/126	74/143	81	270
65	488	10	41/231	39/255	37/268	82	290
65	756	20	82/116	78/126	74/143	82	290
80	506	9	56/196	53/232	50/278	121	308
80	789	18	112/98	106/116	100/139	121	308
100	532	8	61/167	57/218	54/256	180	336
100	789	16	122/84	114/109	108/128	180	336
125	616	8	82/278	78301	75/320	257	368
125	966	16	164/129	156/151	150/160	257	368
150	950	8	124/125	112/154	89/330	535	450
150	1540	16	250/56	210/87	160/113	535	450
200	950	8	130/155	100/126	70/409	779	505
200	1550	16	250/75	200/113	160/205	779	505
250	1080	8	161/111	130/162	105/378	1075	566
250	1800	16	320/51	260/94	201/119	1075	566
300	1090	8	161/138	130/194	100/338	1269	600
300	1820	16	320/54	260/100	200/168	1269	600
350	1090	8	165/165	132/221	99/438	1619	676
350	1820	16	320/71	250/121	200/218	1619	676
400	1110	8	162/164	132/290	101/468	2008	710
400	1840	16	310/76	251/145	190/268	2008	710
450	1110	8	152/131	124/339	100/532	2428	768
450	1840	16	301/81	251/170	190/245	2428	768
500	1475	6	190/180	150/515	150/765	3473	975
500	2450	12	371/90	300/175	300/298	3473	975
600	1540	6	195/231	150/754	140/756	4766	1090
600	2540	12	391/121	290/364	280/480	4766	1090
700	1540	6	200/222	155/601	150/832	6068	1190
700	2540	12	400/112	300/400	290/478	6068	1190
800	1540	6	201/200	164/497	150/897	7528	1290
800	2540	12	400/135	321/451	299/583	7528	1290
900	1605	6	220/206	230/635	220/765	9328	1460
900	2685	12	430/154	460/337	442/388	9328	1460
1000	1605	6	220/356	230/615	220/763	1118	1560
1000	2685	12	430/268	460/303	442/418	1118	1560
1100	1605	6	210/273	230/645	221/754	13066	1660
1100	2685	12	428/187	460/347	442/414	13066	1660
1200	1605	6	210/308	230/757	221/754	15170	1760
1200	2685	12	420/104	460/488	442/414	15170	1760
1300	1605	6	220/356	230/864	221/832	17423	1860
1300	2685	12	410/132	450/432	435/626	17423	1860
1400	1605	6	212/398	231/645	226/889	19851	1960
1400	2685	12	410/198	450/466	430/665	19851	1960
1500	1605	6	201/321	230/978	220/984	22427	2060
1500	2685	12	400/187	449/422	432/665	22427	2060
